Navire support du sous-marin Remora 2000  de la sté Comex à Marseille

Constructeur:  Jean Pierre CHARLIER



 minibex de jean pierre charlier

Bateau de recherche océanographique, recherche d'épaves, films documentaires

en mars 2004 le Minibex sort de l'oubli les restes de l'avion de Saint Exupery au large de Marseille

Original

  • Caractéristiques
  • Longueur : 30 mètres  Largeur : 7 mètres
  • construction tout aluminium
  • poids 125 Tonnes
  • échouable sur trois quilles
  • faible tirant  d'eau : 2,50 mètres
  • propulsion : deux moteurs diesels 400 CV
  • dispositif "PUMPJET" permettant une géolocalisation et un positionnement fixe au dessus d'une épave
  • un "ROV"    SUPER ACHILLE  télécommandé
  • sous-marin  REMORA 2000  biplaces   jusqu'a moins 600 mètres

Modèle réduit     échelle : 1/28 eme

  • Caractéristiques
  • construction sur plans et photos de l'original
  • construction tout bois  + résine polyester
  • Longeur : 1,10 mètre  Largeur : 25 cm
  • radio 4 voies
  • motorisation : 2 moteurs électriques
  • 2 hélices diamètre 35 mm sur tuyères orientables
  • batteries : 2 Nimh  4Ah
  • fonctionnalités :  pumpjet, portique arriere, éclairage

CONSTRUCTION

                                              minibex de jean pierre CHARLIER

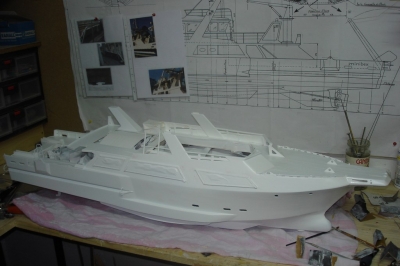

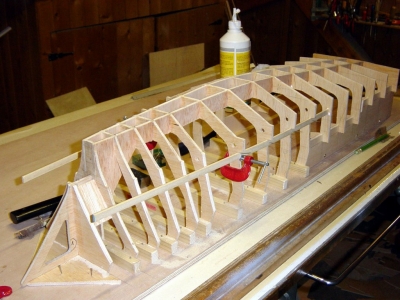

                               réalisation d'un plan maquette à partir des plans "chantier"

                                                           minibex de jean pierre CHARLIER

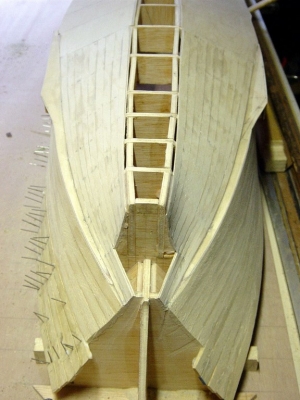

                                                       pose des bordés

                                              minibex de jean pierre CHARLIER

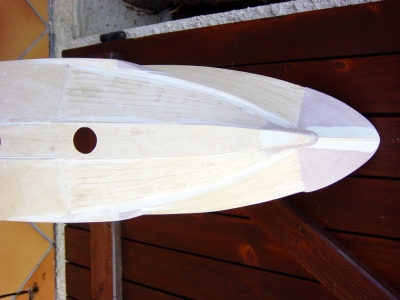

                                                 pose des blocs avant  et arrière

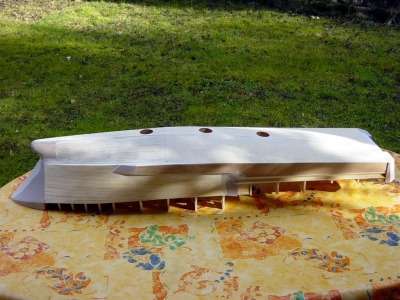

                             on distingue les trois orifices destinés aux dispositif "pump jet"

                                              minibex de jean pierre CHARLIER

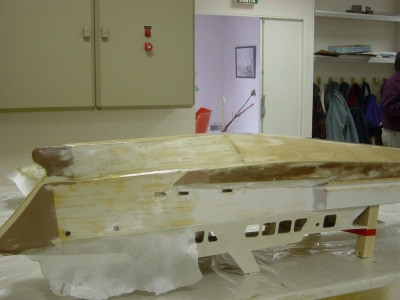

                                                      masticage  et ponçage

                         à l'origine yacht de plaisance, la structure aluminium a été rallongée ,

                        et la partie arriere élargie pour la mise en place du portique basculant.

                                              minibex de jean pierre CHARLIER

                                enduction de la coque : tissu de verre et résine polyester

                                               minibex de jean pierre CHARLIER

Le dispositif "pump jet" : aspiration centrale et refoulement avant et arriere au travers de deux volets orientables.

Sur l'original, apres géolocalisation d'une épave, ce dispositif permet au Minibex de rester en stationnaire à l'aplomb

du site quelques soient les courants marins

                                              minibex de jean pierre CHARLIER

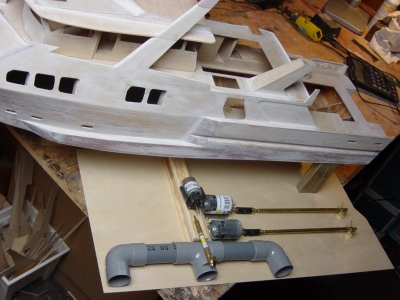

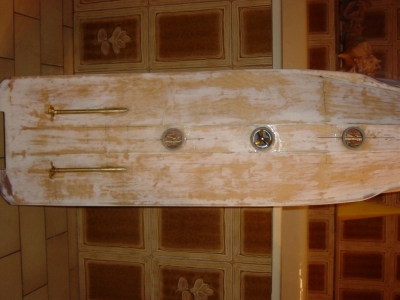

                              Mise en place des lignes d'arbres, et du dispositif "pumpjet"

                                               minibex de jean pierre  CHARLIER

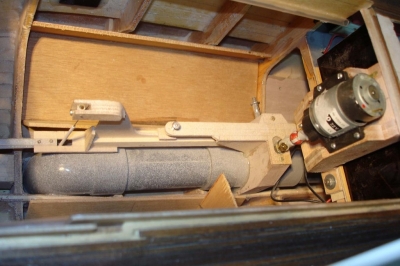

                         Vue  intérieure  du dispositif "pump jet" , et du levier basculant les volets

                        sur la maquette ce dispositif permet une rotation sur place à petite vitesse

                                              minibex de jean pierre CHARLIER

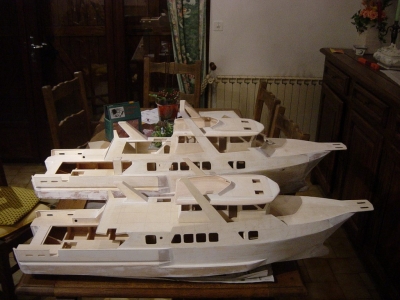

                     construction en parallèle d'une deuxième maquette statique destinée à la sté COMEX

                                              minibex de jean pierre  CHARLIER

                                               mise en peinture à la bombe aérosol

                                              minibex de jean pierre  CHARLIER

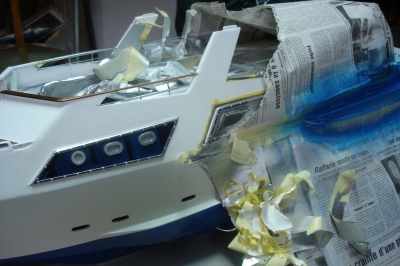

                                        travail de "cache" important sur trois couleurs

                                              minibex de jean pierre CHARLIER

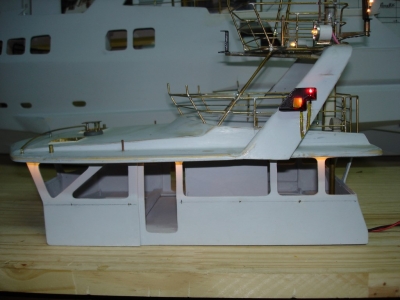

                                            la cabine de pilotage  et la mâture laiton

                                                          minibex de jean pierre  CHARLIER

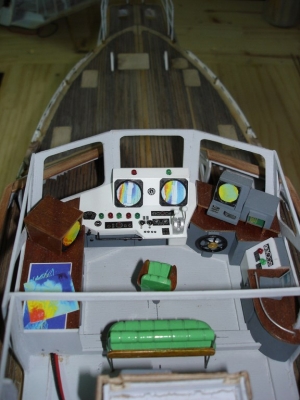

               vue intérieur du poste de pilotage : tableau de bord éclairé, cartes marines, etc...

                                              minibex de jean pierre  CHARLIER

                                                  paroie latérale du pont inférieur

                                              minibex de jean pierre CHARLIER

                  latage du pont avant : lattes teck 1x3 mm  joint de calfatage : bristol noire collé

                                              minibex de jean pierre CHARLIER

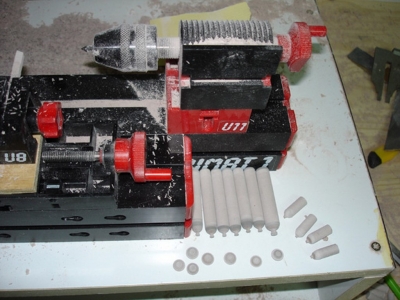

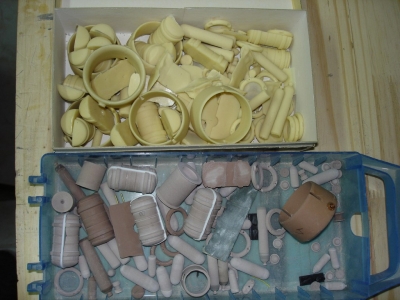

                  tournage des petits accéssoires : bouteilles de gaz, chapeaux des feux de mât

                                              minibex de jean pierre CHARLIER

                    reproduction des pièces par moulage silicone : tuyères, bombars, bouées, etc..

                                              minibex de jean pierre CHARLIER

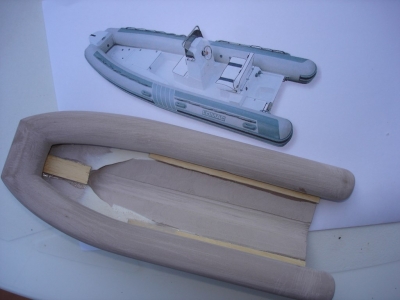

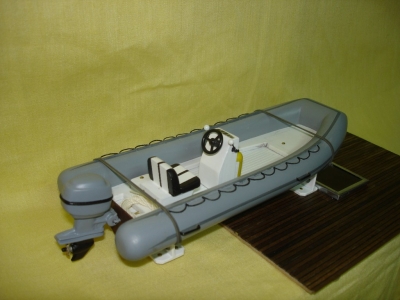

                                 le canot "Lomac"     Matière : résine de polyuréthane

                                              minibex de jean pierre CHARLIER

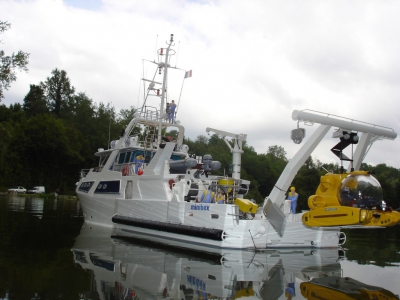

                         En navigation : le canot Lomac peut être remorqué derrière le Minibex

                                              minibex de jean pierre  CHARLIER

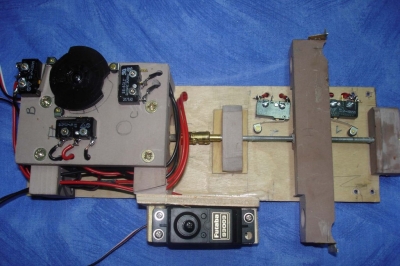

                              le dispositif de relevage du portique : les contacts fin de course ,

                                  et inversion de sens par trois contacteurs sans relais

                                              minibex de jean pierre CHARLIER

                                                     l'équipage COMEX au complet

                                               minibex de jean pierre CHARLIER

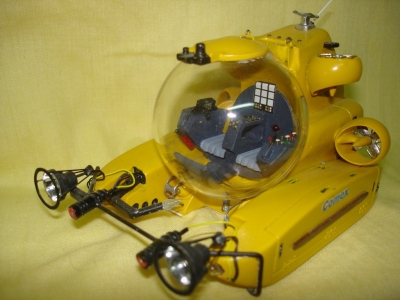

                     le REMORA 2000 : réalisation de 6 exemplaires par reproduction en moulage sylicone

                                               minibex de jean pierre CHARLIER

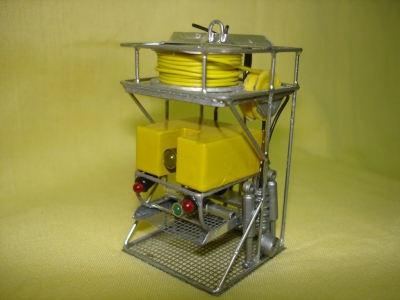

                                                       le ROV dans sa cage

                                              minibex de jean pierre CHARLIER

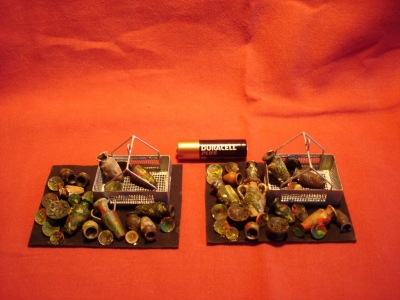

                                                        le trésor archéologique

                                               minibex de jean pierre CHARLIER

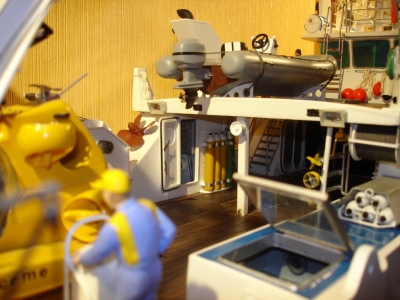

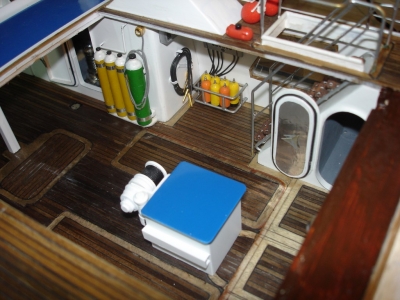

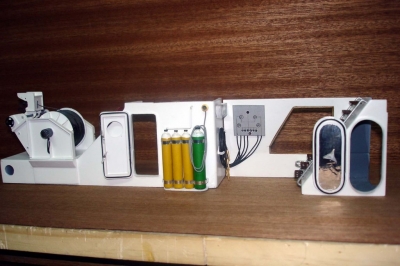

                         vue du pont inférieur : la station de recharge des bouteilles de plongée

                                              minibex de jean pierre CHARLIER

                                               minibex de jean pierre CHARLIER

                                                  Les techniciens COMEX  au travail



                                              minibex de jean pierre CHARLIER

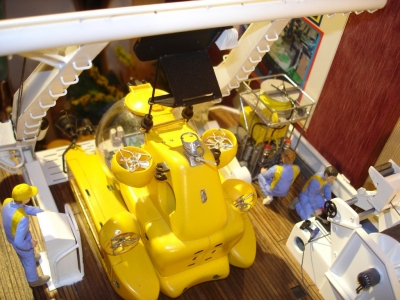

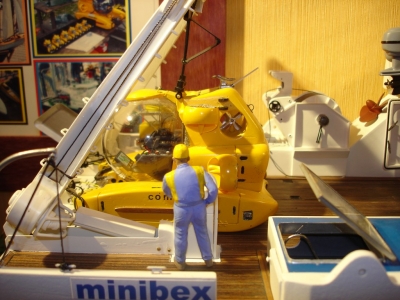

                                         paré pour la mise à l'eau du REMORA 2000

                                              minibex de jean pierre CHARLIER

                         les deux maquettes fonctionnelle et statique lors de l'expo CMBJ 2006

                                               minibex de jean pierre   charlier

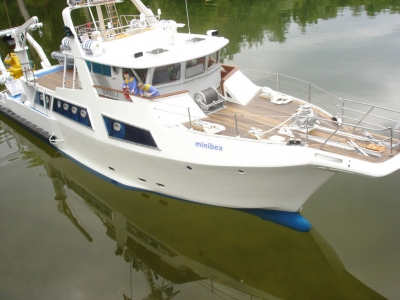

                                                        premières navigations

                                              minibex de jean pierre   charlier



                                             minibex de jean pierre   charlier



                                             minibex de jean pierre CHARLIER
