Aéroglisseur N300-X

Constructeur:

 jacques GODART

 aéroglisseur de Jacques GODARD

construit en 1968 par la sté SEDAM ( procédé BERTIN) .Il assura le transport de passagers entre l'aéroport

de Nice et les villes de Cannes, St Tropez, Monaco. il sera féraillé en 1983

Original

  • Caractéristiques
  • longueur : 24 mètres
  • largeur : 10,5 mètres
  • hauteur : 7,5 mètres
  • poids : 27 tonnes
  • charge utiles : 11 à 13 tonnes
  • sustentation : 4 turbines TURBOMECA
  • propulsion : 2 hélices de 3,5 mètres
  • puissance 3000 CV

Modèle réduit    echelle : 1/20 eme

  • construction : Dépron 6mm
  • Caractéristiques
  • longueur : 1,20 mètre
  • largeur :  50 cm
  • poids : 6,50 kgs
  • sustentation : 4 turbines de 9 cm   ( 4 brushless 460w)
  • propulsion : 2 hélices tripales de 7x4,5 ( 2 brushless 180w)
  • batteries : 2 lipo 3S   (11,10 V)  8000 mAh
  • radio 3 voies :  une voie sustentation, 2 voies propulsion et direction

reportage construction

le but à atteindre : maquette de Mr TOURNEREAU  que je remercie pour ces précieuses indications

aéroglisseur de Jacques GODARD



dessin de la base. La construction nécessitera de nombreux dessins et gabarits

pour les jupes et les parties coniques

aéroglisseur de Jacques GODARD

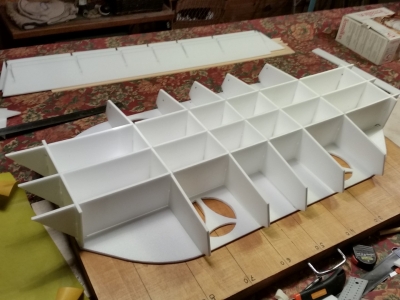

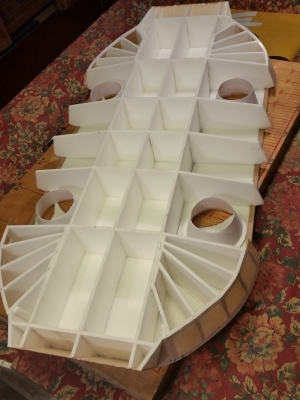

structures en dépron 6 mm  choisi pour sa légereté

aéroglisseur de Jacques GODARD

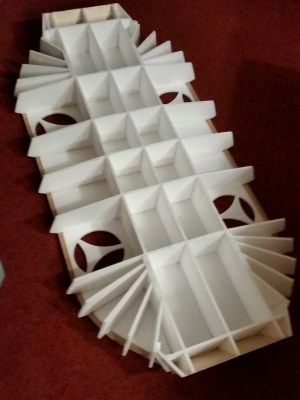

complément des structures

aéroglisseur de Jacques GODARD

début du coffrage et pose des cones pour positionner les turbines

aéroglisseur de Jacques GODARD

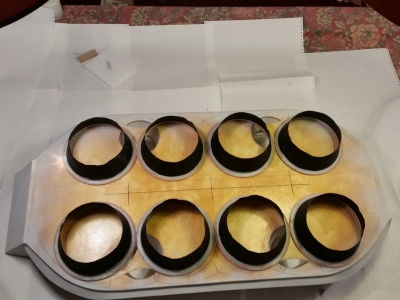

mise en place des corps de turbines

aéroglisseur de Jacques GODARD

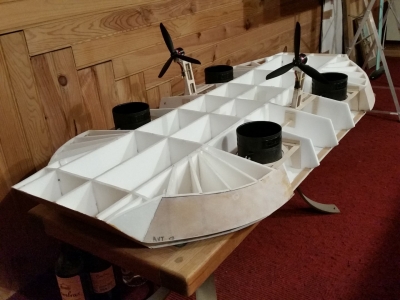

ajout des pylones pour les moteurs de propulsion

aéroglisseur de Jacques GODARD   aéroglisseur de Jacques GODARD

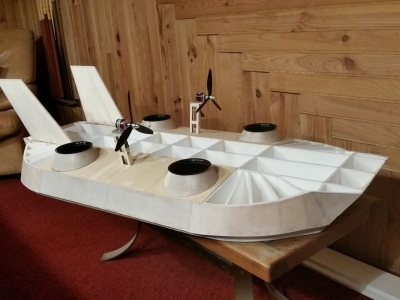

début des coffrages latéraux, et installation des dérives fixes

aéroglisseur de Jacques GODARD

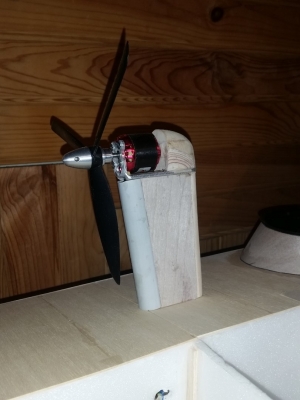

habillage des pylones de propulsion

aéroglisseur de Jacques GODARD

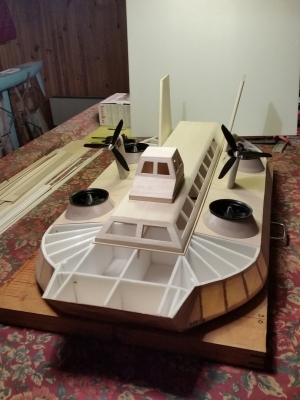

réalisation des cabines  ( pas si simple qu'il n'y parrait)

aéroglisseur de Jacques GODARD

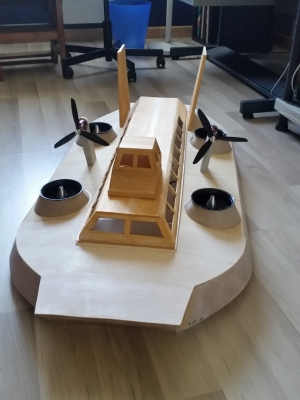

Habillage terminé, turbines installées

aéroglisseur de Jacques GODARD

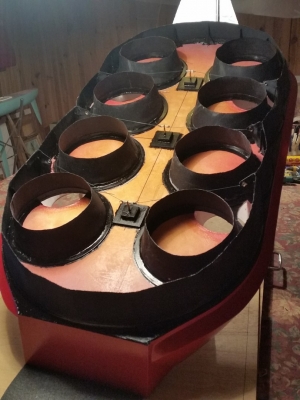

réalisation des jupes intérieures: tissu"cordura" 200 gr/m2  collé  ( colle plastique/caoutchouc)

aéroglisseur de Jacques GODARD



pose des mini pylones pour la pose de la jupes extérieure

aéroglisseur de Jacques GODARD

pose de la jupe extérieure en appui sur les pylones, et sur une mini couronne (1 cm de large)

aéroglisseur de Jacques GODARD

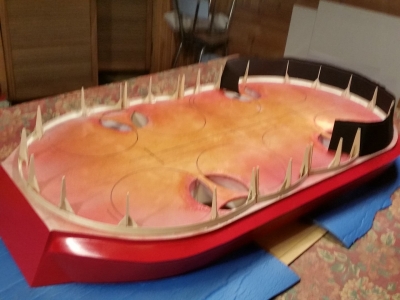

pose complette des jupes ajustée en hauteur au fer à souder

aéroglisseur de Jacques GODARD

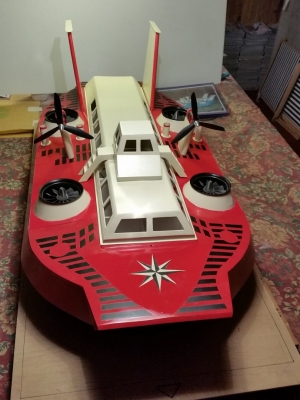

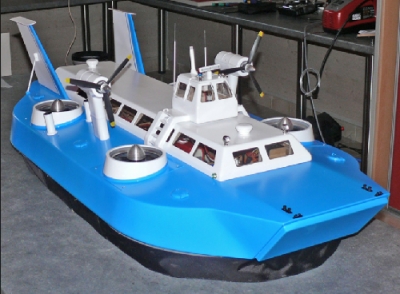

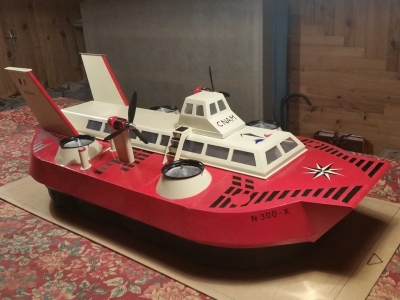

peinture et décorations

aéroglisseur de Jacques GODARD

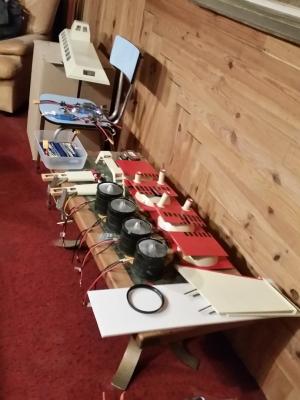

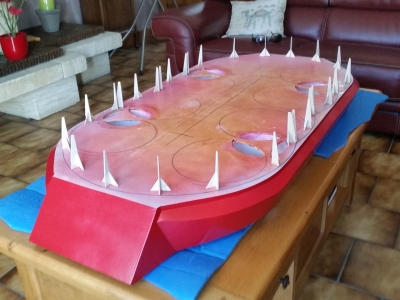

ensemble du puzzle

aéroglisseur de Jacques GODARD

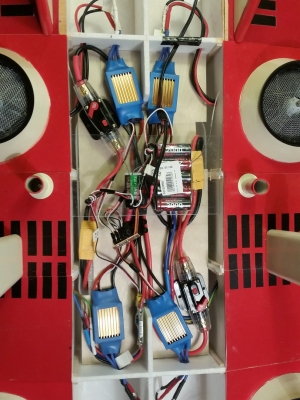

installation des liaisons électriques, moteurs, controleurs, accus, et radio-commande

les 4 turbines en parallèle (voie 5)

les 2 moteurs de propulsion ( voies 2 et 3)

aéroglisseur de Jacques GODARD

essais de flotabilité : ça baigne !!!

aéroglisseur de Jacques GODARD

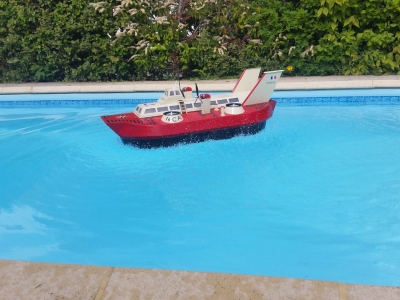

essai de sustentation : ça éclabousse

aéroglisseur de Jacques GODARD

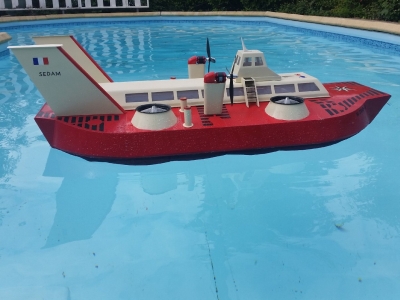

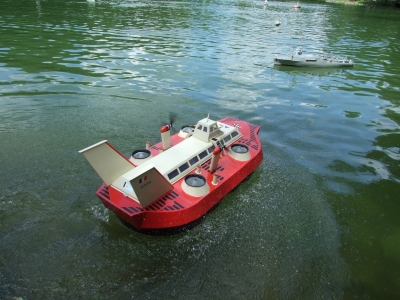

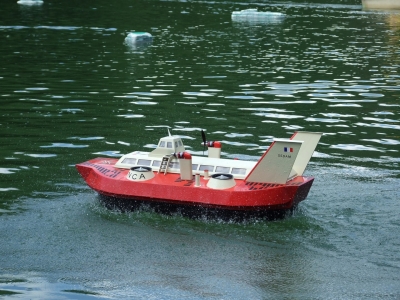

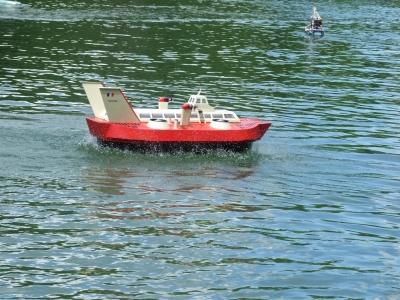

les premieres navigations sur le plan d'eau

aéroglisseur de Jacques GODARD  aéroglisseur de Jacques GODARD

aéroglisseur de Jacques GODARD  aéroglisseur de Jacques GODARD

aéroglisseur de Jacques GODARD
