Patrouilleur de la marine nationale

Constructeur:  michel OLLAGNIER



 boudeuse de Michel OLLAGNIER

Mis en service le 15 janvier 1987. Construction aux chantiers de Normandie à Cherbourg. Basé principalement outre-mer/ Djibouti, Mayotte, Réunion. Missionné pour le contrôle des pêches, le secour aux personnes, l'assistance humanitaire, et la lutte contre l'immigration clandestine

Original

  • Caractéristiques
  • longueur : 55 mètres
  • largeur : 8 mètres
  • tirant d'eau : 2,54 mètres
  • déplacement : 417 tonnes
  • propulsion : 2 moteurs diesels
  • puissance : 7400 CV
  • vitesse : 24 noeuds
  • équipage : 4 officiers, 15 officiers mariniers , 11 QMM

Modèle réduit   échelle :1/50 eme

  • Caractéristiques
  • construction aluminium + bois  (tilleul)
  • longueur : 1,10 mètre
  • largeur : 16 cm
  • poids : 5 Kgs
  • propulsion : 2 moteurs électriques type 500
  • télécommande : 2,4 Ghz  9 canaux
  • fonctionalités : grue, ancres, éclairage





5 juillet 2010 début de la construction



La maquette est réalisée au 1/50 eme selon le plan MRB ( N°516 de novembre 2006). Les photos qui accompagnent le plan sont d'une grande utilité. En effet ce navire possède des ponts très encombrés, une grue et différents équipements qui ne figurent pas sur le plan. Contrairement à l'habitude, la construction des cabines, et de la passerelle de navigation ont été réalisés en premier.

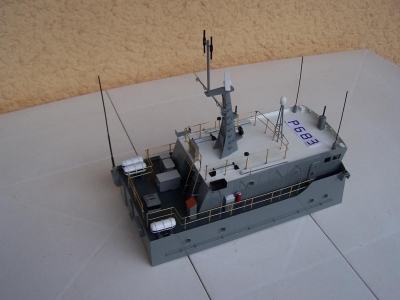

Voici la photo et quelques détails sur la réalisation du premier ensemble  :  réalisation en aluminium 5/10 eme



 boudeuse de Michel OLLAGNIER

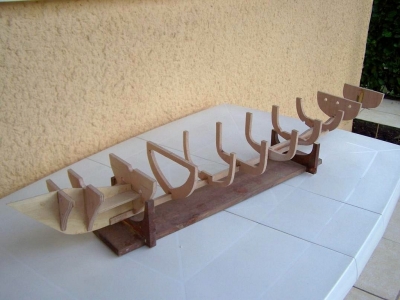

 Ensemble quille couples



La structure comprend 10 couples. Le couple 10 est très prêt de l'étrave, ce qui permet de réaliser simplement

le bloc avant avec le puit des ancres.





boudeuse de Michel OLLAGNIER

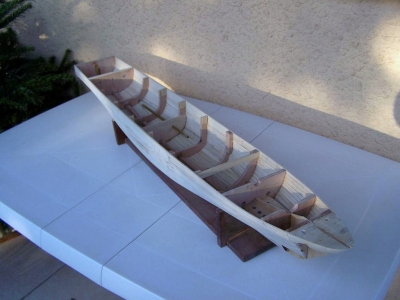

  Pose des bordés

Bordés de fabrication personnelle débités dans une planche de tilleul de 3 mm





boudeuse de Michel OLLAGNIER

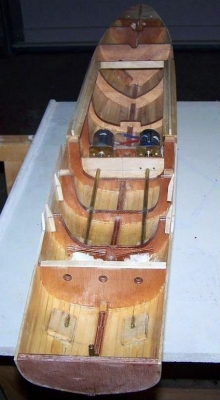

La coque pratiquement terminée : les bordés sont posés, le bloc avant est posé, les tubes d'étambots et les chaises d'hélices sont en place.

Passage intérieur d'un apprêt d'accrochage type "G4"  plus une couche de résine.



                                                     boudeuse de Michel OLLAGNIER

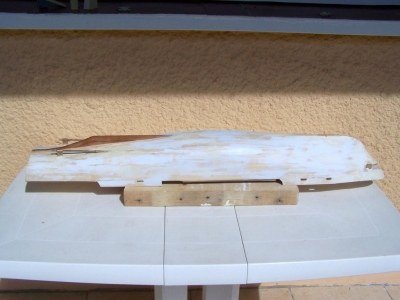

Ponçage et masticage



boudeuse de Michel OLLAGNIER

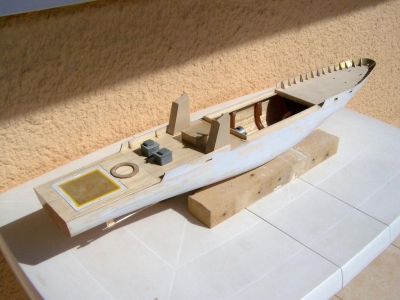

Pose des ponts  : CP de 1,5 mm



boudeuse de Michel OLLAGNIER

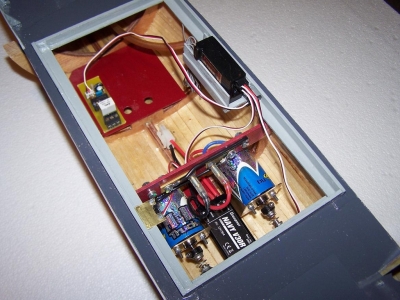

  boudeuse de Michel OLLAGNIEREquipements techniques :



Récepteur Futaba 4 canaux remplaçé aujourd'huis par un 2,4 Ghz 9 canaux

Variateur : Navy 30A 6 à 12 volts

Arbre d'hélice inox de 4 mm

Hélice laiton diamètre 35 mm

Etambot et bague de fabrication personnelle

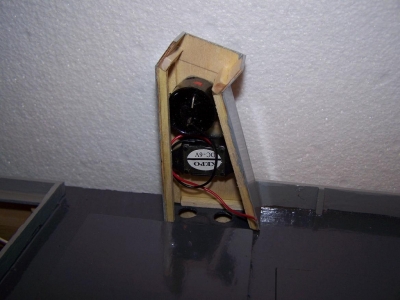

Equipement des cheminées

Des buzzer type sirène ont été logés dans les cheminées



boudeuse de Michel OLLAGNIER

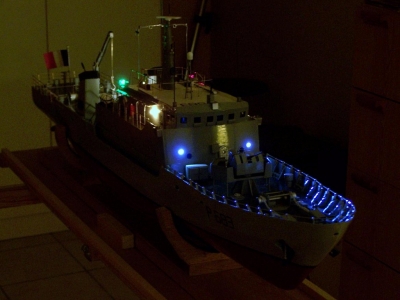

boudeuse de Michel OLLAGNIEREclairage

L'éclairage  de la Boudeuse est conforme à l'original :

- deux projecteurs avant par des led blanches haute luminosité

- deux lampes de pont à proximité des sorties passerelle

- deux feux de navigation vert et rouge

- un feux de mât ( 6 volts 100 mA)

- un projecteur 6 volts 100 mA pour l'éclairage de la plage arrière
