"Abeille Liberté" Remorqueur de haute mer
|
|
Constructeur: Bernard CAILLON
|
 |
| Construit en Norvège. Mis en service en octobre 2005 à CHERBOURG |
Original
- Caractéristiques
- Longueur : 80 mètres Largeur : 16,50 mètres
- tirant d'eau : 6 mètres
- vitesse : 19,9 noeuds
- traction : 209 tonnes
- propulsion : 4 moteurs de 4000 Kw soit 21740 CV
- 2 propuleurs d'étrave avant de 883 KW
- 2 propulseurs d'étrave arrière de 515 Kw
|
Modèle réduit : échelle 1/65 eme
- Caractéristiques
- construction bois ( bordés sur couples CTP )
- propulsion : 2 moteurs électriques speed 700 torque
- batterie 12 V propulsion
- batterie 6 V bossoir et propulseur d'étrave
- poids 14 Kgs
- radio : 8 voies + modules multiplicateur de fonctions
- fonctionnalités : canons à eaux, éclairage, bossoir babord, grue principale ( 4 moto réducteurs: voir rubrique trucs et astuces)
|
Cliquez ici pour suivre la construction de la grue de l'Abeille Liberté
Construction de la maquette
la maquette de l'abeille liberté à été construite à l'aide du plan MRB, et de l'aide précieuse de Mr DOMBAUD qui a développer sur son site internet la construction de la maquette. Merci à lui

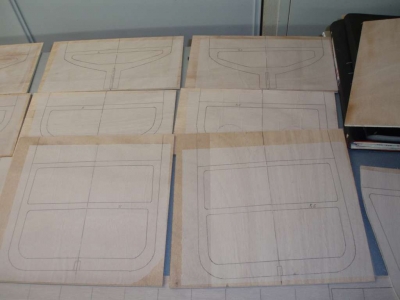

traçage des couples CTP 5mm

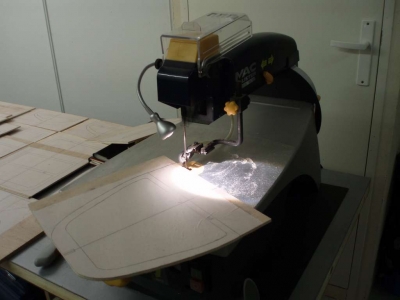

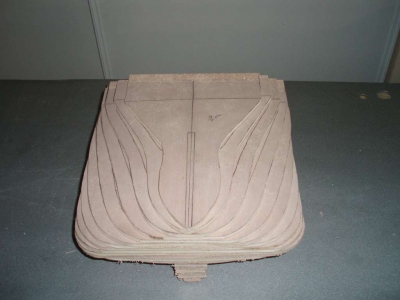

découpe des couples
vérification de la cohérence de traçage

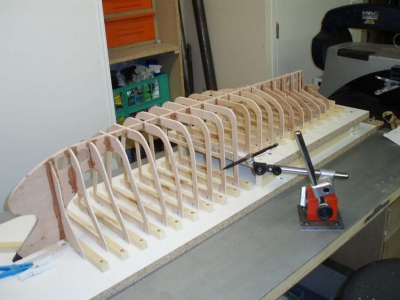

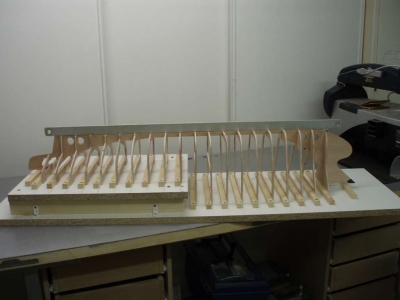

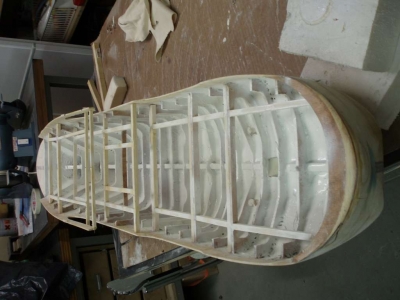

montage à blanc avant collage

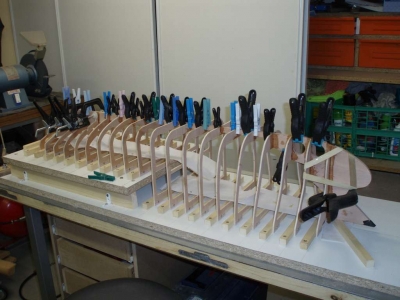

collage à l'araldite lente

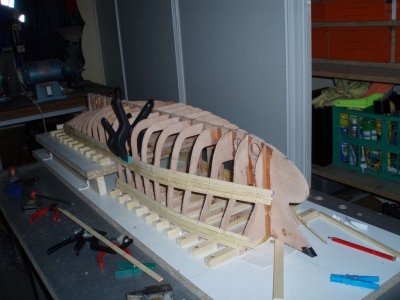

traçage pour la pose du premier bordé

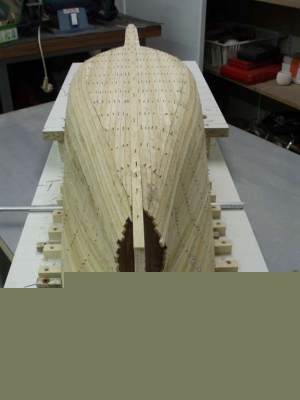

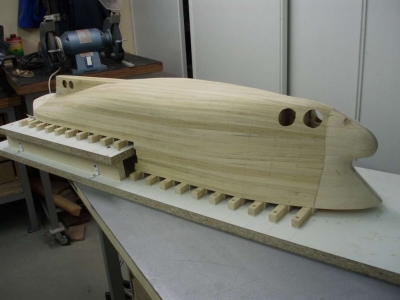

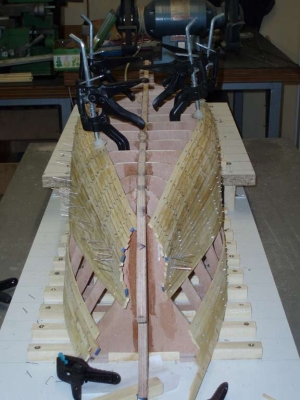

pose des bordés

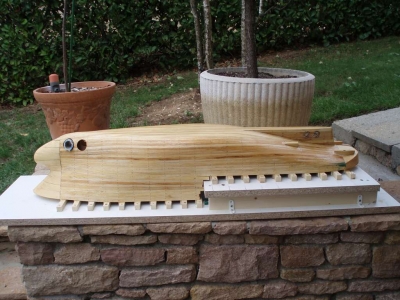

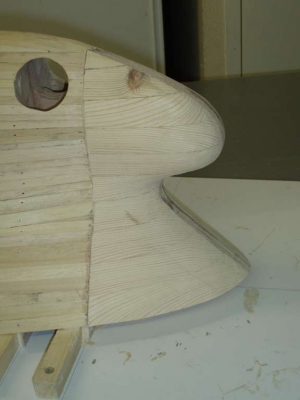

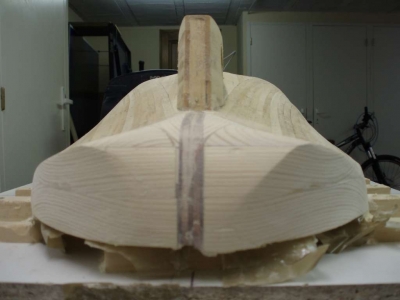

façonnage du bulbe dans une planche de sapin

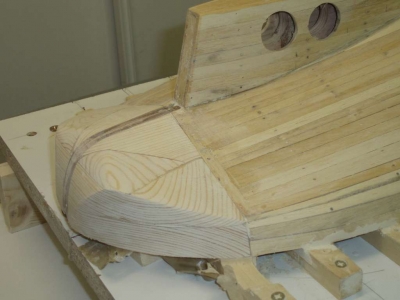

façonnage du bloc arriere

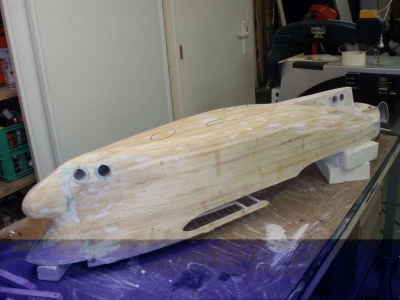

enduction au G4
montage des moteurs Speed 700 sur chassis fixé par silentblocs
fixation des tuyères, des passages de gouvernail, et des chaises de tube d'étambot
Les tuyères ont été tournées dans un tube acier de forte épaisseur, puis soudées entre elles à l'argent apres réalisation d'un gabarit de positionnement
début de construction des super structures en CTP 2 mm
Résine époxy et fibre de verre intérieur
plate forme supérieur avec les échappements et le mât. A noter les trois trous qui recevront les canons à eau fonctionnels
apprêt avant peinture
construction de faux tubes néons en laiton : éclairage par led
éclairages halogènes et projecteurs
construction des treuils range câbles et support des pares battage
rambardes laiton et escaliers
la grue principal fonctionnelle ( voir descriptif çi dessus)
les embarquations de secours taillées dans la masse en bois de balsa
réalisation d'un bossoir fonctionnel
la grue avant non fonctionnelle
attention peinture fraiche
finitions des super structures
treuil et guidage de la remorque
la plage avant
le bras hydraulique latéral
L'abeille liberté est terminée
première navigation
