Des sources sonores de faible coût sont disponibles sur le marché; le balladeur Mp3 ou un module récepteur FM avec sortie casque. Il suffit donc d'embarquer une de ces sources et de l'associer par la sortie casque à l'amplificateur décrit ci-après.

L'amplificateur:

Beaucoup de petits modules font merveille sur une table, mais utilisés en navigation le résultat est décevant et ceci pour trois raisons principales :

  • Puissance insuffisante.
  • Haut parleur beaucoup trop petit.
  • Distorsion insupportable ( souvent la cause de la combinaison des deux premiers éléments.)

Egalement une quatrième cause parfois difficile à corriger : le haut-parleur enfermé dans la coque, donc on entend rien!



Mon choix s'est donc porté sur un chips qui n'est pas de toute première jeunesse mais qui délivre 1 Watt RMS sur un haut-parleur de 4 Ohms pour 6 volts d'alimentation. Cette puissance passe à 2,5 Watts pour 9 volts, mais dans ce cas un radiateur est à prévoir pour le TDA 1011A. Le haut-parleur retenu est d'un diamètre de 10 cm et permet le "passage" du watt sans trop de distorsion.

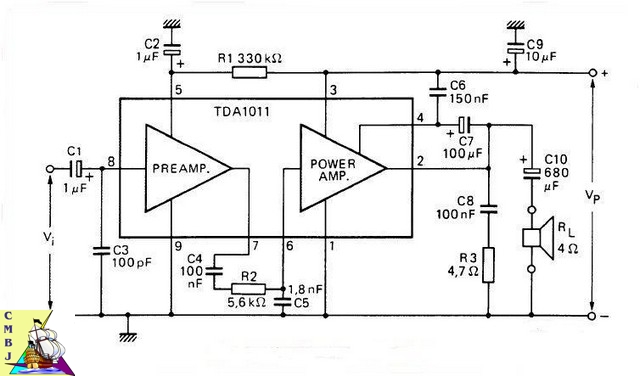

Schéma électrique de l'amplificateur;





Schéma Type

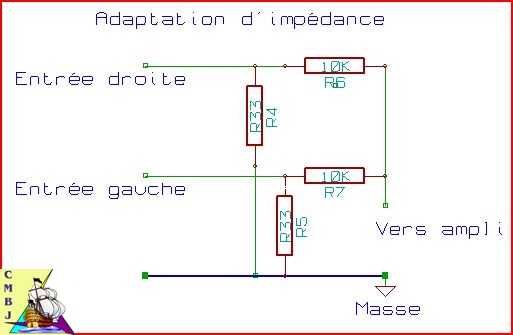

Adaptation de la faible impédance de la sortie casque à l'entrée de l'amplificateur.
Les résistances sont prévues sur l'implantation du circuit imprimé.
Le passage de stéréo à mono est également assuré.





Adaptation d'impédance



Liste des composants.


Ref         Désignation                Type               Valeur      Nombre
  Chips ampli  TDA 1011A     1
C3 Condensateur   100pF  1
C4,C8 Condensateur    100nF 63v   2
C6 Condensateur    150nF 63v   1
C5 Condensateur   1,8nF 63v   1
C2,C1 Condensateur Chimique  1µF 25v   2
C9 Condensateur Chimique  10µF 25v   1
C7 Condensateur Chimique 100µF 25v   1
C10 Condensateur Chimique  680µF 25v  1
R1 Résistance  5%  330K 1/4w   1
R2 Résistance  5% 5,6K 1/4w   1
R3 Résistance  5%  4,7Ω 1/4w   1
R4,R5 Résistance  5%  33Ω 1/4w   2
R6,R7 Résistance  5%  10K 1/4w   2
  Connecteur Jack 3,5 mm    1
  Haut-Parleur    1

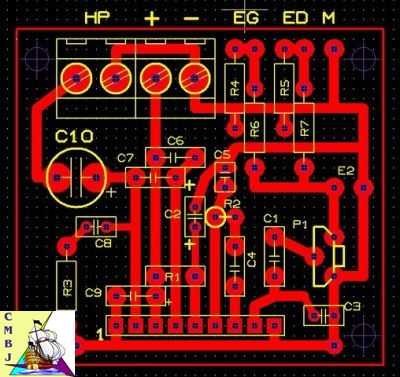

Circuit Imprimé.





circuit imprimé




Une modification a été apportée en date du 14-06-2017 en ce qui concerne la présence du potentiomètre P1. Ce potentiomètre est à mettre en place car il participe à la stabilité de l'amplificateur en adaptant l'impédance d'entrée. La valeur testée par les essais, et donc conseillée pour cette application, est de 5 KOhms.

 La qualité de reproduction est satisfaisante et le volume sonore réellement réglable à partir du MP3 embarqué.



Pourquoi avoir prévu une entrée "E2". Pour servir d"amplificateur pour une source autre qui ne possèderait pas de sortie de puissance ou une sortie insuffisante. ( sirène, bruiteur etc..) Dans ce cas mettre en place P1 d'une valeur de 100K et supprimer R4/R6 et R5/R7.
